OxyFlo™ Blutflussmessgeräte 1-, 2- oder 4-kanalige-Laser-Doppler-Monitore für den mikrovasulären Messbereich

SelectScience Logo
4.8/5 3 reviews
Journal citations counter
00321
Jump to journal citations

Überblick

Die Durchblutung versorgt Gewebe mit lebenswichtigem Sauerstoff und Nährstoffen, während Abfallprodukte entfernt und Signalmoleküle im Organismus verteilt werden. Die Messung der mikrovaskulären Durchblutung liefert Forschern wichtige Informationen in einer Vielfalt von Forschungsprojekten, bei welchen die Blutversorgung (zum Teil temporär) unterbrochen ist.

Unsere Blutflussmonitore sind daher für Naturwissenschaftler interessant, die die lokale mikrovaskuläre Blutperfusion in in-vivo-Modellen von Ischämie-bedingten Erkrankungen direkt und kontinuierlich messen möchten.

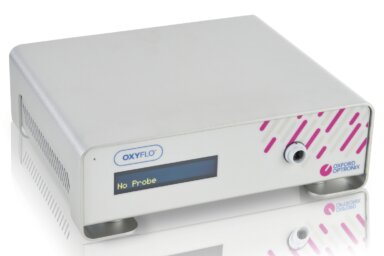

Unsere OxyFlo™-Geräte sind Laser-Doppler-Flowmetrie (LDF)-Monitore zur Überwachung der relativen mikrovaskulären Durchblutung in lebenden Geweben.

Die meisten Anwendungen überwachen die Funktionalität der regionalen (mikrovaskulären) Blutversorgung in Fachgebieten wie:

  • Periphere Gefäßerkrankungen
  • Zerebrale Perfusionsüberwachung in Schlaganfall- und Hirnverletzungsmodellen (z. B. MCAO)
  • Überwachung der Tumorperfusion / Angiogenese
  • Blutversorgung in freien Lappen und Pedikellappen
  • Schocküberwachung

In den frühen 1990er Jahren leistete der derzeitige CEO Pionierarbeit bei der Umwandlung der damals aufkommenden Laser-Doppler-Flowmetrie-Technology in ein kommerziell tragfähiges Produkt und gründete Oxford Optronix Ltd.

Wir sind ein Pionier in der Entwicklung der LDF-Technologie geblieben und setzen weiterhin hohe Maßstäbe in Bezug auf Zuverlässigkeit, Robustheit und Empfindlichkeit an, wobei die Marke OxyFlo™ mittlerweile weltweit in der biomedizinischen Ischämieforschung etabliert ist.

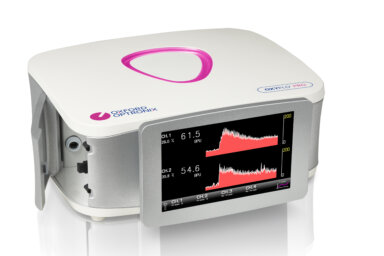

Mit dem OxyFlo™ Pro, unserer Laser-Doppler-Plattform der dritten Generation, bieten wir zeitgemäßes Design, Plug-and-Play-Komfort und Touchscreen-Bedienung an. Das Ergebnis ist eines der fortschrittlichsten und zuverlässigsten Blutflussmessgeräte auf dem Markt

Erklärung zur beabsichtigten Verwendung:
OxyFlo™ und OxyFlo™ Pro sind nur für Labor-, Industrie- und Forschungszwecke bestimmt.

Funktionsvergleich

Merkmale

OxyFlo

OxyFlo Pro

Anzahl der Kanäle
(maximale Anzahl unterstützter Sensoren)

12 (OxyFlo Pro)
oder
4 (OxyFlo Pro XL)
Unterstützung von gleichzeitiger Durchblutungs- und BackscattermessungJaJa

Wahlweise ungefiltert (RAW) oder Artefakt herausgefilterte (ART) Blutflussausgaben

NeinJa
Analoge DatenausgängeJaJa
Digitaler USB-DatenausgangJaJa
2 Jahre ProduktgarantieJaJa
Touchscreen AnzeigeNeinJa
Aufrüstbar (Hinzufügen von Kanälen)NeinJa

Datenbeispiele

OxyFlo data example
Ein Modell des mittleren zerebralen Arterienverschlusses bei Ratten

Eine speziell für diese Anwendung entwickelte Blutflusssonde in „Nadelform“ (Produktcode „MNP100NX-3/10“) wurde mit Hilfe eines stereotaktischen Rahmen über einer vorbestimmten Region des Schädels immobilisiert. Dort wurde der Blutfluss nicht invasiv in der Hirnrinde gemessen. Die Reaktion auf einen vorübergehenden MCA-Verschluss, die Okklusionsperiode und die Öffnung der Arterie ist ausgezeichnet aufgenommen worden. Die Graphik zeigt die Durchblutung kontinuierlich in arbiträren „Blutperfusionseinheiten“ (BPU).

Kenndaten

Externe Maße OxyFlo: 90mm (H) x 250mm (B) x 220mm (T)
OxyFlo Pro: 150mm (H) x 310mm (B) x 280mm (T)
Gewicht OxyFlo: 2kg
OxyFlo Pro: 4kg
Betriebstemperaturbereich 10 – 30°C
Betriebsfeuchtigkeitsbereich 0 – 70% (nicht kondensierend)
Stromversorgungsart OxyFlo: VAC 100-240V, 50-60Hz, 30W max
OxyFlo Pro: Externes Netzteil (100-240V / 47-63 Hz), 40W max
Sicherungsleistung (ausschließlich OxyFlo) 2 x T1.6A
Sensoranschlußmöglichkeit OxyFlo: 1 / OxyFlo Pro: 2 / OxyFlo Pro XL: 4
Anzeige OxyFlo: Alphanumerisches OLED mit 40 Zeichen
OxyFlo Pro: Kontrastreicher 800 x 480 Pixel LCD-Touchscreen
Messgerätkonfiguration OxyFlo: Über Funktionstaste auf der Rückseite
OxyFlo Pro: Über die Touchscreen Anzeige
Lasertyp Temperaturstabilisierte Halbleiter-Laserdiode
Laserwellenlänge 785 ±10nm
Laserklassifikation Klasse 1 (EN 60825-1:1994, 21 CFR 1040.10 und 1040.11)
Laserleistung <0,5 mW von Sondenspitze/Unterseite
Digitaler Ausgang USB-Typ-B-Schnittstelle zur Datenaufzeichnung in die LabChart-Software (nur PC)
Analoger Ausgang OxyFlo: 2 x BNC-Anschlüsse (0-5V)
OxyFlo Pro: 1 x 15-polige D-Connector-Schnittstelle zur Datenaufzeichnung über BNC-Adapterkabel (0-5V, 4 Ausgänge)
OxyFlo Pro XL: 2 x 15-polige D-Connector-Schnittstelle zur Datenaufzeichnung über BNC-Adapterkabel (0-5V, 8 Ausgänge)
Standardbereich der analogen Datenausgabe 0 – 5V (0 – 5000 BPU / 0 – 100% Backscatter) (voreingestellt)
Analoge Datenausgaberate 65Hz
Arbeitsweise Laser Doppler Flowmetrie
Maßeinheiten (angezeigt) 0 – 9999 BPU (blood perfusion units)
Messwertstabilität ± 5%
Abtastrate 200Hz
Mittelung der Messung OxyFlo: 200ms (Flow); 200ms (Backscatter), rollend
OxyFlo Pro: 200ms (Flow); 5ms (Raw); 5s (ART); 200ms (Backscatter), rollend
Aktualisierungsintervall anzeigen (numerisch) 2s (5s rollender Mittelwert)
Sondenidentifikation Automatisch; Monitor speichert einmalige Kalibrierung
Sondenkalibrierung Werks- oder benutzerkalibriert unter Verwendung des Oxford Optronix-Motilitätsstandards
Haltbarkeit der Sonde Unbegrenzt
Nullung Automatisch, kontrolliert

Veröffentlichungen

Unsere Blutflussmessgeräte OxyFlo™ und OxyFlo™ Pro werden weltweit eingesetzt und werden in vielen Publikationen zitiert.

Auswahl neuerer Artikel:

Daneva Z, Dempsey SK, Ahmad A, Li N, Li P-1L and Ritter JK (2019). Diuretic, natriuretic, and vasodepressor activity of a lipid fraction enhanced in medium of cultured mouse medullary interstitial cells by a selective FAAH inhibitor. JPET Fast Forward DOI: 10.1124/jpet.118.252320

Ganesh T, Zakher , Estrada M and Cheng HM (2019). Assessment of microvascular dysfunction in acute limb ischemia-reperfusion injury. J Magn Reson Imaging 49(4), 1174-118

McBride DW Reis C, Zhang JH, Applegate R 2nd and Tang J (2018). Remote Limb Ischemic Preconditioning Attenuates Cerebrovascular Depression During Sinusoidal Galvanic Vestibular Stimulation via α1-Adrenoceptor-Protein Kinase Cε-Endothelial NO Synthase Pathway in Rats. J Am Heart Assoc:7(7). pii: e007105

McBride DW, Wu G, Nowrangi D, Flores JJ, Hui L, Krafft PR and Zhang JH (2018). Delayed Recanalization Promotes Functional Recovery in Rats Following Permanent Middle Cerebral Artery Occlusion. Transl Stroke Res 9(2), 185-198

Nakamura S, Walker DW and Wong FY (2017). Cerebral haemodynamic response to somatosensory stimulation in near-term fetal sheep. J Physiol 595(4), 1289-1303Shepherd J, Fisher M, Welford A, McDonald DM, Kanthou C and Tozer GM (2017). The protective role of sphingosine-1-phosphate against the action of the vascular disrupting agent combretastatin A-4 3-O-phosphate. Oncotarget 8(56), 95648-95661

Zubehör

Labchart8 1s

LabChart Pro

Datenerfassungssoftware LabChart® Pro (nur PC/Windows®), inkl. 1 Benutzerlizenz, 5…

LabChart Pro
129 Edit crop s

Cal Kit

Kalibrierungskit für LDF-Sonden und MSFD NX-Adapter

Cal Kit
Msp140ar 03 009 Web

MSP140AR

Doppelseitige Kleberinge für Oberflächensonden.

MSP140AR
Mh 10 3 002 Web

MH-10 / MH-05

Miniaturhalter (5 oder 10 mm Durchmesser) für MNP100NX Sonde. Packung mit 5 Haltern.

MH-10 / MH-05

Proben / Sonden

Es gibt eine große Auswahl an faseroptischen Sonden, welche eine Vielzahl von Blutflussüberwachungsanwendungen unterstützen. Dazu gehören Oberflächensonden für (nicht-invasive) Haut- und Gewebeoberflächenmessungen, Nadelsonden für direkte (invasive) Messungen aus tieferen Geweberegionen und auch chronisch implantierbare Sonden.

Wiederverwendbare Sonden werden in einem speziellen Schutzkoffer zur sicheren Aufbewahrung geliefert.

Oberflächensonden

Msp100nx 01

MSP100NX

Standard probe for blood flow from tissue surfaces

MSP100NX
Msp110nx 01

MSP110NX

Digit probe for blood flow from rounded surfaces

MSP110NX
Msp300nx 01

MSP300NX

Miniature probe for blood flow from tissue surfaces (suturable)

MSP300NX
Msp310nx 01

MSP310NX

Miniature probe for blood flow from tissue surfaces (non-suturable)

MSP310NX

Nadelsonden

Mnp100nx

MNP100NX

Standard needle blood flow probe

MNP100NX
Mnp100nx 3 10 01

MNP100NX-3/10

Standard needle blood flow probe for MCAO

MNP100NX-3/10
Mnp110nx 01

MNP110NX

Fine needle blood flow probe

MNP110NX
Mnp150nx 01

MNP150NX

Bent-tip needle blood flow probe

MNP150NX

Spezialisierte Sonden

Msf100nx 02 005 Web

MSF100NX

Single-fibre implantable blood flow probe

MSF100NX
Micro Graphix Mike Oxford Optronix BF F 1510243263

NX-BF/F

Bare-fibre type blood flow probe

NX-BF/F


Erklärung zur beabsichtigten Verwendung:
OxyFlo™ und OxyFlo™ Pro sind nur für Labor-, Industrie- und Forschungszwecke bestimmt.
